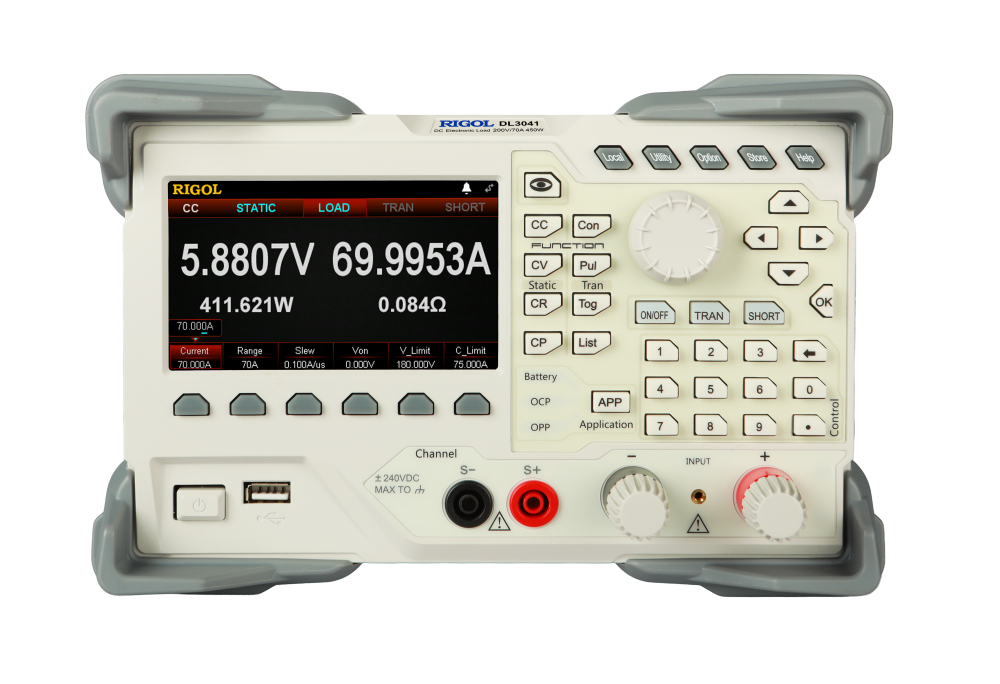

Rigol DL3041 Elektroninen, ohjelmoitava DC-kuorma 450W, 30kHz, 5A/μs

DL3000-sarjan ohjelmoitavien, elektronisten kuormien avulla voidaan suorittaa monet vaativat elektroniikan mittaukset nopeasti, kuten DC-teholähteiden, akkulatureiden, DC-DC- muuttajien, akkujen mittauksia.

DL3000-sarjan ominaisuuksia:

DL3021/DL3021A: yksikanavainen, DC150 V/40 A, kokonaisteho jopa 200 W
DL3031/DL3031A: yksikanavainen, DC150 V/60 A, kokonaisteho jopa 350 W
DL3041: yksikanavainen, DC 200 V/70 A, kokonaisteho jopa 450 W
Dynaaminen tila: jopa 30 kHz
Säädettävä virran nousunopeus: 0,001 A/μs – 5 A/μs
Min. lukutarkkuus: 0,1 mV, 0,1 mA
4,3 tuuman TFT LCD, pystyy näyttämään useita parametreja ja tiloja samanaikaisesti
Virtasuoja, jännitesuoja, tehosuoja, lämpötilasuoja, takaisinkytkentäsuoja
4 staattista tilaa: vakiovirta (CC), vakiojännite (CV), vakiovastus (CR), vakioteho (CP)
3 dynaamista tilaa: jatkuva, pulssitettu, vaihtokytketty
Listatoiminto tukee jopa 512 askeleen muokkausta
Oikosulkutestitoiminto
Power-Off -muistitoiminto
Liitännät: RS232, USB, LAN (optio), Digitaalinen IO liipaisu (optio), USB-GPIB (optio)
Tuotepakettiin kuuluu laitteen lisäksi:
- virtajohto
- Jompikumpi seuraavista sulakkeista:
  · Sulake 50T-0200H 250 V 0,20 A (AC-valitsin: 230 Vac)
  · Sulake 50T-0315H 250 V 0,315 A (AC-valitsin: 115 Vac)
- suoja

Oskilloskoopilla 3 vuoden takuu

DL3000-sarjan mallit:

Malli	Kokonaisteho	Jännite	Virta	Suurin taajuus	Virran nousunopeus	Virran readback-resoluutio	Jännitteen readback-resoluutio
DL3021	200W	150V	40A	15kHz	2.5A/μs	1mA	1mA
DL3021A	200W	150V	40A	30kHz	3.0A/μs	0.1mA	0.1mA
DL3031	350W	150V	60A	15kHz	2.5A/μs	1mA	1mA
DL3031A	350W	150V	60A	30kHz	5.0A/μs	0.1mA	0.1mA
DL3041	450W	200V	70A	30kHz	5.0A/μs	0.1mA	0.1mV

30 kHz:n dynaaminen tila

Dynaaminen testitoiminto mahdollistaa kuorman vaihtamisen kahden esiasetetun parametrijoukon (arvo A ja arvo B) välillä asetettujen sääntöjen mukaisesti. Tätä toimintoa voidaan käyttää testattavan laitteen dynaamisten ominaisuuksien testaamiseen, ja enimmäistaajuudeksi voidaan asettaa 30 kHz.

Suurin virran nousulukema 5 A/μs

DL3041-malli tarjoaa jopa 5 A/μs:n virran ja 30 kHz:n taajuusasetuksen transienttitilan testausta varten. Tämä joustavuus mahdollistaa dynaamisempien todellisten tehontarpeiden simuloinnin, mikä parantaa akku- ja virtalähdejärjestelmien luotettavuutta.

Listatoiminto

Muokkaamalla kunkin vaiheen asetusarvoja, kestoja ja kulmakertoimia (vain CC-tilassa) listatoiminto voi luoda erilaisia monimutkaisia sekvenssejä monimutkaisten testausvaatimusten täyttämiseksi.

Aaltomuodon näyttötoiminto

Laite tarjoaa aaltomuodon näyttötoiminnon ja tukee toimintoja, kuten aaltomuodon tauottamista, zoomausta lähelle ja kauas sekä kuvakaappausten ottamista, mikä helpottaa parametrien muuttuvan trendin tarkkailua dynaamisen aaltomuodon kautta.

Akuntestaustoiminto

Elektronisen kuorman täyden hyödyntämisen avain on kyky helposti määrittää tarvittavat testit. Suorita akun kapasiteetti- ja purkausaikatestejä erikoisasetusten avulla selvittääksesi, toimiiko akku tehokkaasti.

DL3041:n ominaisuuksia:

Jännite: 0 ~ 200 V
Virta: 0 ~ 70 A
Minimijännite 1.5 V@70 A
Maksimiteho 450W
Kuormanvaihtelutaajuus 0.001 Hz~30 kHz (resoluutio 0,8%)
Virrannousunopeus 0.001 A/μs~5 A/μs (resoluutio 0.001 A/μs)
Minimilukutarkkuus: 0,1mV
Mitat: 239 mm (leveys) x 157 mm (korkeus) x 442 mm (syvyys)
Paino: 7,80 kg

Nämä optiot on valmiiksi asennettuna tässä laitteessa:

FREQ-DL3 Kuormanvaihtelutaajuus 30kHz asti (Resoluutio 0,8%) (DL3000A-sarjassa ja DL3041:ssä vakiona)
HIRES-DL3 Korkea mittaustarkkuus 0,1mV, 0,1mA (DL3000A-sarjassa ja DL3041:ssä vakiona)
LAN-DL3 Ethernet-väylä (DL3000A-sarjassa ja DL3041:ssä vakiona)
DIGITALIO-DL3 Digitaalinen IO-liipaisu (DL3000A-sarjassa ja DL3041:ssä vakiona)
SLEWRATE-DL3 Suuri virrannousunopeus (DL3000A-sarjassa ja DL3041:ssä vakiona)
