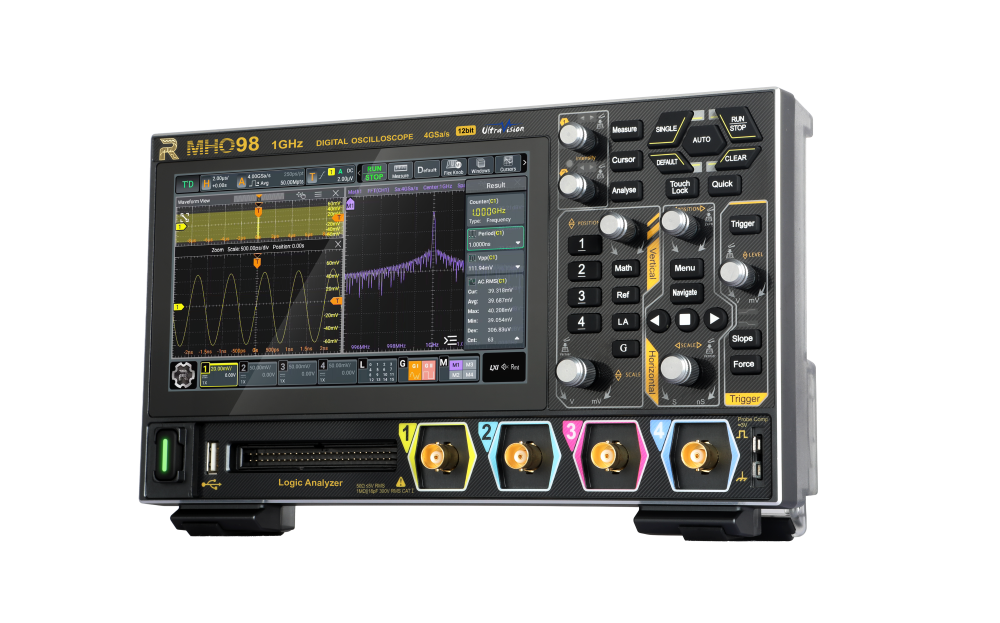

Rigol MHO98 Digitaalinen oskilloskooppi 1GHz Special Edition
1599,00€ (Verollinen: 2006,75€)
Viimeinen kappale Euroopassa
1 varastossa
Rigol MHO98 Digitaalinen oskilloskooppi 1GHz Special Edition
MHO98:n ominaisuuksia:
- Analoginen kaistanleveys (50 Ω, -3 dB):
- 1 GHz (1 kanava)
- 800 MHz (2 kanavaa)
- 400 MHz (kaikki kanavat)
- Analoginen kaistanleveys (1 MΩ, -3 dB):
- 500 MHz (1 ja 2 kanavaa)
- 400 MHz (kaikki kanavat)
- Analogisia kanavia: 4
- Nousunopeus (50 Ω, 10%-90%, tyypillinen): 420 ps / kanava
- Reaaliaikainen näytteistysnopeus:
- 4 GSa/s (1 kanava)
- 2 GSa/s (2 kanavaa)
- 1 GSa/s (kaikki kanavat)
- Pystyresoluutio: 12-bittinen
- Muistisyvyys:
- 500 Mpts (1 kanava)
- 250 Mpts (2 kanavaa)
- 125 Mpts (kaikki kanavat)
- Tulon impedanssi: 50 Ω +- 1%, 1 MΩ +- 1%
- Aaltomuodon sieppausnopeus:
- 30,000 wfms/s (vektoritila)
- 1,000,000 wfms/s (nopean tallennuksen tila)
- Laitteiston reaaliaikainen aaltomuodon tallennus ja toisto: max. 500,000 ruutua
- Digitaalisia kanavia: 16 (vakiona), 200 MHz, logiikka-anturi (PLA2216)
- Protokollan mukainen dekoodaus: I2C, SPI, UART, CAN, LIN, CAN-FD, FlexRay, I2S, MIL-STD-1553B
- Sisäänrakennettu funktio-/vapaan aaltomuodon generaattori (vakiona): 2 kanavaa, 100 MHz, 1 GSa/s (tukee Bode-kuvaajaa)
- Bode-kuvaaja: pyyhkäisyalue 10 Hz – 30 MHz
- Ohjelmointi: tukee standardeja SCPI-käskyjä
- Näyttö: 7 tuuman kapasitiivinen kosketusnäyttö, 1024 x 600
- Liitäntöjä: USB2.0 Host & Device, LAN (100M), HDMI
- Mitat: 265,35 mm x 161,75 mm x 77,38 mm
- Paino: noin 1,6 kg
- Tuotepakettiin kuuluu laitteen lisäksi:
- virtalähde
- WIFI- ja Bluetooth-adapteri
- laukku (BAG-800)
- 4 x passiivinen mittapää (RP3500, 500 MHz)
- logiikka-anturi (PLA2216)
Oskilloskoopilla 3 vuoden takuu.
Erikoispainos, ainutlaatuinen kultainen tunnus
Jokaisella MHO98-erikoispainoksella on ainutlaatuinen tunniste, jota korostaa 24 karaatin kultainen tunnus.
Mestarillista muotoilua, viimeisteltyä sisältä ja ulkoa
Etupaneelissa on ensiluokkainen, metallinen kuori yhdistettynä hienosäädettyihin vaimennusnuppeihin, jotka tarjoavat poikkeuksellisen tuntuman jokaisella toiminnolla. Laitteen puoliläpinäkyvä takakansi paljastaa sisäisen monimutkaisen piiritekniikan.
Täysi teho, täysin varusteltu – huippukokemus harrastajille
Lisävarusteita ei tarvita. Laitteella on 1 GHz:n maksimikaistanleveys, 500 Mpt:n erittäin pitkä muisti, kaksikanavainen 100 MHz:n signaalilähde, 16-kanavainen logiikka-anturi ja täydellinen valikoima protokolladekoodausvaihtoehtoja.
MHO900-sarjan ominaisuuksia:
MHO900-sarjan korkean resoluution digitaaliset oskilloskoopit ovat RIGOLin Ultra-Portable-tuoteperheen uusimmat jäsenet, joissa on jopa 1 GHz:n analoginen kaistanleveys (vain MHO98), 4 GSa/s reaaliaikainen näytteistysnopeus ja 500 Mpts muistisyvyys. Tehokkaiden ominaisuuksiensa lisäksi MHO900-sarja yhdistää runsaasti toimintoja kompaktiin ja kannettavaan muotoiluun.
MHO900-sarjan mallit:
|
Malli |
Analoginen kaistanleveys |
Analogisia kanavia |
Reaaliaikainen näytteistysnopeus max. |
Muistisyvyys max. |
Aaltomuodon sieppausnopeus max. |
Digitaalisia kanavia |
Sisäänrakennettu signaalilähde |
|---|---|---|---|---|---|---|---|
|
MHO934 |
350 MHz |
4 |
4G Sa/s |
500 Mpts (opt.) |
1,000,000 wfms/s |
16 (anturioptio) |
100 MHz, 2 kanavaa (opt.） |
|
MHO954 |
500 MHz |
4 |
4 GSa/s |
500 Mpts (opt.) |
1,000,000 wfms/s |
16 (anturioptio) |
100 MHz, 2 kanavaa (opt.） |
|
MHO984 |
800 MHz |
4 |
4 GSa/s |
500 Mpts (opt.) |
1,000,000 wfms/s |
16 (anturioptio) |
100 MHz, 2 kanavaa (opt.） |
|
MHO98 |
1 GHz |
4 |
4 GSa/s |
500 Mpts |
1,000,000 wfms/s |
16 |
100 MHz, 2 kanavaa |
Tehokas suorituskyky, joka määrittelee uudelleen perustason standardin
MHO900-sarja mullistaa täysin perustason oskilloskooppien rajat vertaansa vailla olevalla suorituskyvyllään omassa luokassaan. Se tarjoaa jopa 1 GHz:n analogisen kaistanleveyden (MHO98), joka mahdollistaa nopeiden signaalien haasteiden helpon käsittelyn, ja sen vakiona olevat neljä analogista kanavaa tarjoavat joustavan tuen monimutkaisten järjestelmien virheenkorjaukseen.
Sen ytimessä on 12-bittinen, korkearesoluutioinen AD-muunnin, joka tuottaa 16 kertaa enemmän yksityiskohtia kuin perinteiset 8-bittiset instrumentit – tehden jopa pienimmätkin poikkeamat näkyviksi.
Yhdessä erittäin pitkän 500 Mpts:n muistisyvyyden kanssa se varmistaa monimutkaisten signaalien pitkäaikaisen tallennuksen ja analysoinnin ilman, että yksikään yksityiskohta jää huomaamatta.
All-in-One-tehoa, integroitu tehokkuustyökalu
MHO900 on paljon enemmän kuin oskilloskooppi – se on tehokas aikatasotyöasema, jossa on kaikki yhdessä. 16 digitaalikanavaa vakiona mahdollistavat analogisten ja digitaalisten signaalien täydellisen synkronoinnin ja analysoinnin ja antavat sinulle täydellisen käsityksen sekasignaalijärjestelmistä.
Lisäksi voit valita sisäänrakennetun, kaksikanavaisen signaaligeneraattorin, joka pystyy tuottamaan puhtaita siniaaltoja jopa 100 MHz:iin asti, saumattomasti integroituna tehokkaaseen Bode Plot -analyysitoimintoon (MHO98-mallissa vakiona). Tämä yhdistelmä tekee siitä ihanteellisen ratkaisun monimutkaisiin analyysi- ja testaushaasteisiin, kuten virtalähteen silmukan vakauteen.
Yhdistämällä useita laitteen toimintoja yhteen kompaktiin laitteeseen MHO900 parantaa merkittävästi tehokkuuttasi.
Langaton yhteys
MHO900, joka on varustettu vakiona Bluetooth- ja Wi-Fi-sovittimilla, mahdollistaa käyttäjälle etäyhteyden verkkoon, mikä tekee valvomattomasta, automaattisesta testauksesta tai pitkän matkan datan seurannasta mahdollista. Tämä parantaa huomattavasti tehokkuutta ja turvallisuutta.
Bluetooth-yhteys laajentaa oheislaitteiden mahdollisuuksia käyttämättä fyysisiä portteja ja poistaa hankalat kaapelit. Tämä ”suoraan pakkauksesta” tuleva langaton ratkaisu on suunniteltu luomaan puhtaampi ja moderni testausympäristö, jonka avulla voit keskittyä enemmän data-analyysiin ja teknologiseen innovaatioon.
Manuaalit ja esitteet:
Oheistuotteet:
MHO900-sarjan muut oheistuotteet.
| Brand | Rigol |
|---|---|
| Analogisia kanavia | 4 |
| Analoginen kaistanleveys | 1 GHz |
| Reaaliaikainen näytteistysnopeus max. | 4 GSa/s |
| Muistisyvyys max. | 500 Mpts |
| Aaltomuodon sieppausnopeus max. | 1,000,000 wfms/s |
| Digitaalisia kanavia | 16 |
| Sisäänrakennettu signaalilähde | 100 MHz, 2 kanavaa |
