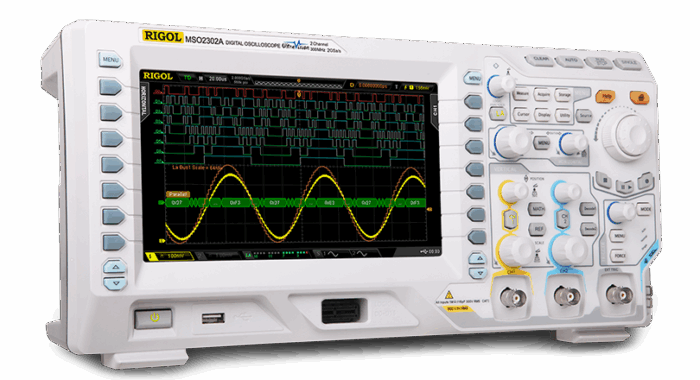

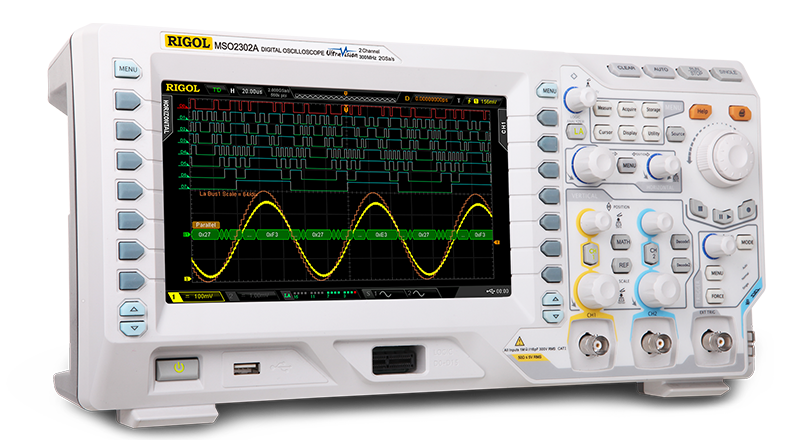

Rigol MSO2302A Digitaalinen oskilloskooppi 300MHz

Rigol MSO2302A:n ominaisuuksia:

Laajempi pystyakselin skaalaus (500uV/div ~ 10V/div), pienempi kohina, parempi heikkojen signaalien nappaamiseen
300 MHz kaistanleveys
2 analogista kanavaa
2 GSa/s reaaliaikainen näytteistysnopeus, 1 GSa/s käytettäessä kahta kanavaa
16 digitaalista kanavaa 1 GSa/s näytteistyksellä (8 kanavaa) ja 500MSa/s näytteistyksellä (16 kanavaa)
Muistisyvyys:
- analoginen kanava: 14 miljoonaa näytepistettä tallennetussa aaltomuodossa (vakiona) ja optiona 56 miljoonaa pistettä
- digitaalinen kanava: 14 miljoonaa näytepistettä tallennetussa aaltomuodossa (vakiona) ja optiona 28 miljoonaa pistettä
Innovatiivinen ”UltraVision” -tekniikka
Aaltomuodon tallennusnopeus 52 000 wfms/s
Jopa 65 000 kuvan reaaliaikaiset aaltomuodon tallennus-, toisto- ja analyysitoiminnot (vakiona)
Valittavissa 50Ω sisääntuloimpedanssi
8 tuuman WVGA (800×480) TFT LCD -näyttö

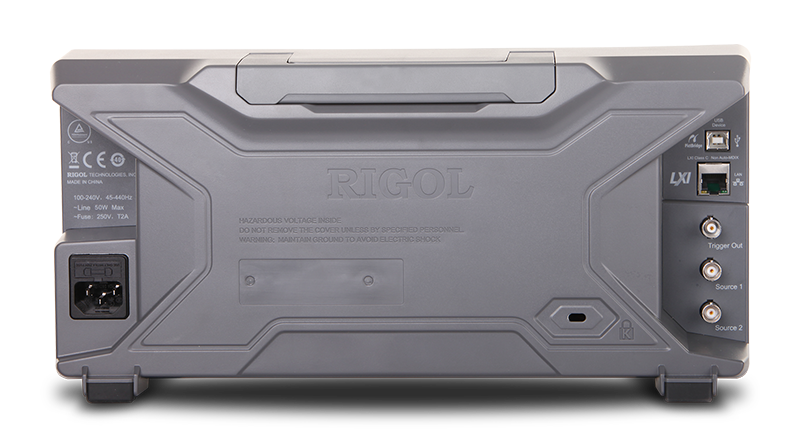

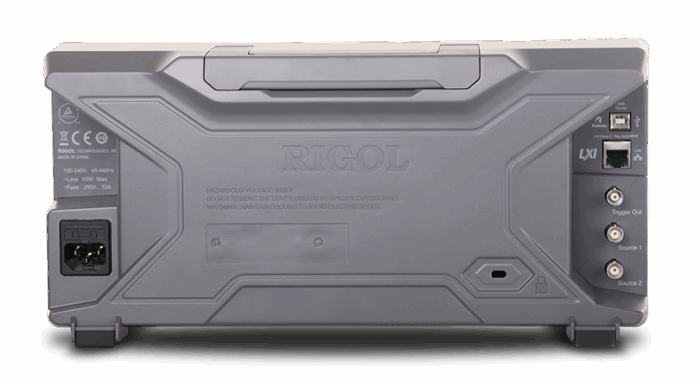

Liitännät: USB Host&Device, LAN (LXI), AUX, USB-GPIB (valinnainen)
Mitat: 361.6 mm×179.6 mm×130.8 mm
Paino: 3.9 kg±0.5 kg

Tuote sisältää 2 passiivista mittapäätä (350MHz), digitaalisen mittapään (RPL2316), USB kaapelin, virtajohdon ja englanninkielisen pikaoppaan (muutokset mahdollisia).

Laitteella 3 vuoden takuu.

MSO2000A-sarjan ominaisuuksia:

MSO2000A-sarjan oskilloskoopit ovat yleiskäyttöisiä digitaalisia oskilloskooppeja, joiden kaistanleveys on 100 MHz – 300 MHz, näytteistysnopeus jopa 2 GSa/s, muistisyvyys maksimissaan 56 Mpts ja aaltomuodon tallennusnopeus 52,000wfms/s.

MSO2000A-sarjan mallit:

Malli	Kaistanleveys	Analogisia kanavia	Reaaliaikainen näytteistysnopeus	Max. muistisyvyys	Aaltomuodon sieppausnopeus	Digitaalisia kanavia	Sisäänrakennettu signaalilähde
MSO2102A	100 MHz	2	2 GSa/s	56 Mpts	52,000wfms/s	16	-
MSO2102A-S	100 MHz	2	2 GSa/s	56 Mpts	52,000wfms/s	16	2 CH
MSO2202A	200 MHz	2	2 GSa/s	56 Mpts	52,000wfms/s	16	-
MSO2202A-S	200 MHz	2	2 GSa/s	56 Mpts	52,000wfms/s	16	2 CH
MSO2302A	300 MHz	2	2 GSa/s	56 Mpts	52,000wfms/s	16	-
MSO2302A-S	300 MHz	2	2 GSa/s	56 Mpts	52,000wfms/s	16	2 CH

Alhainen kohinataso ja laaja pystyakselin skaalaus (500 uV/div ~ 10 V/div)

Alhaisemman kohinatason asetuksen (500 uV/div) sekä sisäänrakennetun 50 ohmin päätteen ja puhtaan taajuusvasteen ansiosta 2000-sarjan oskilloskooppi mahdollistaa matalan tason signaalien kehittyneemmän analysoinnin.

Aaltomuodon tallennus ja toisto

Korjaa satunnaisia häiriöitä käyttämällä nopeita tallennus-, toisto- ja analyysiominaisuuksia.

16 digitaalista kanavaa (MSO-mallit)

MSO2000A-malleissa on sekasignaaliominaisuudet, joiden avulla käyttäjät voivat paitsi tarkastella jopa neljän kanavan analogista käyttäytymistä, myös liipaista, tallentaa ja analysoida jopa 16 digitaalisen kanavan käyttäytymistä samanaikaisesti.

Integroitu, 2-kanavainen 25 MHz:n generaattori (MSO2000A-S-mallit)

Luo standardiaaltoja etupaneelista, muunna siepatut aallot emuloiduiksi signaaleiksi tai luo mielivaltaisia aaltoja UltraStation-tietokoneohjelmistolla. ”-S”-malleihin sisältyvät integroidut aaltomuotogeneraattorit tuovat lisäominaisuuksia moniin sovelluksiin.

Sarjaväylän liipaisu ja dekoodaus

Tukee vakiona I2C-, SPI-, RS232/UART-, CAN-, LIN- ja FlexRay-väylien liipaisua ja dekoodausta.

Manuaalit ja esitteet:

MSO/DS2000A User Guide

MSO/DS2000A Quick Guide

MSO/DS2000A Datasheet

MSO/DS2000A Programming Guide

Optiot, ohjelmat ja muut oheistuotteet:

Katso DS2000A-sarjan optiot ja muut oheistuotteet.

Katso MSO/DS2000A-sarjan ladattavat ohjelmistot (Software & Firmware) valmistajan sivulta.

Brand

Rigol

Kaistanleveys

300 MHz

Analogisia kanavia

Reaaliaikainen näytteistysnopeus

2 GSa/s

Muistisyvyys max.

56 Mpts

Aaltomuodon sieppausnopeus

52 000 wfms/s

Digitaalisia kanavia

Sisäinen signaalilähde
