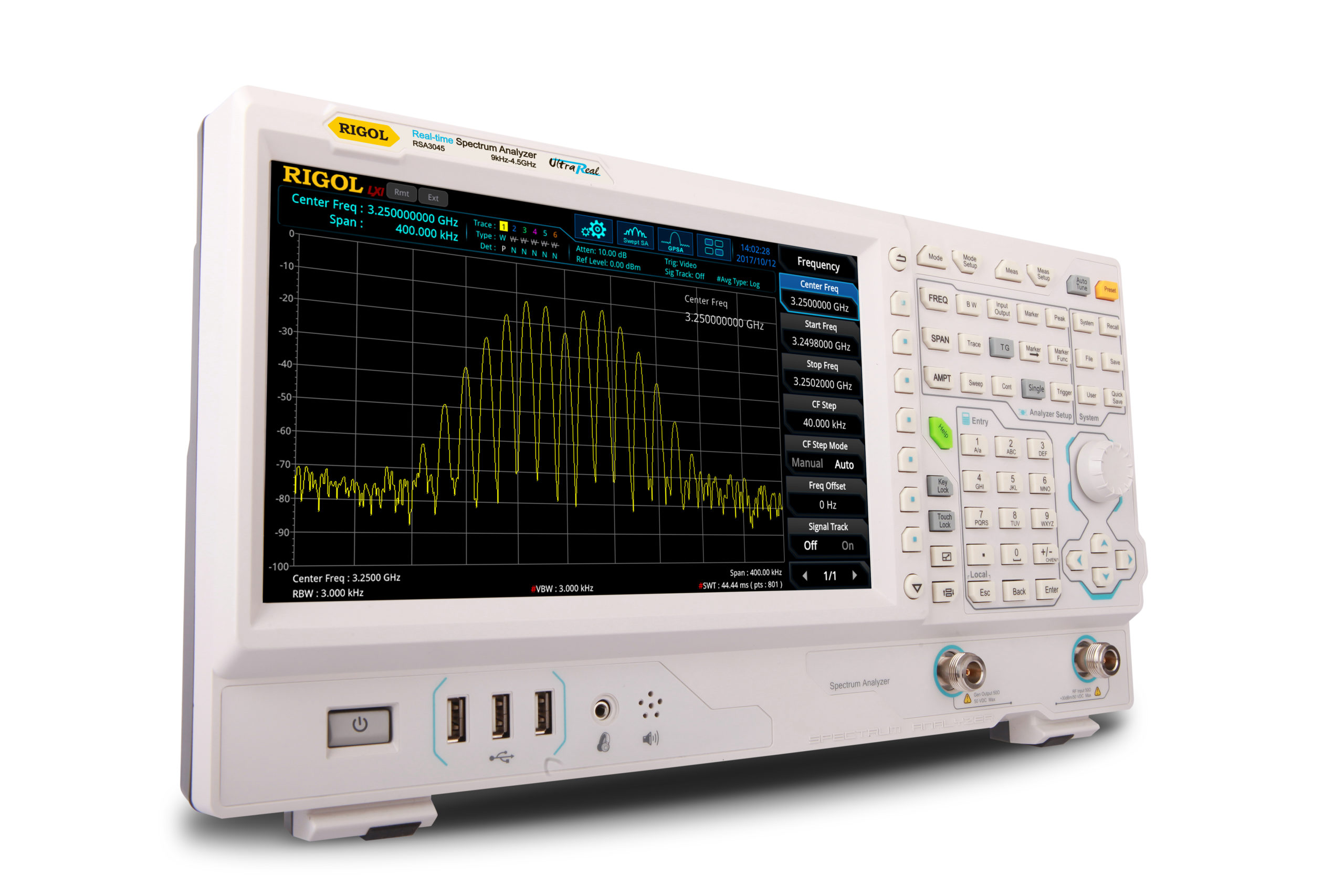

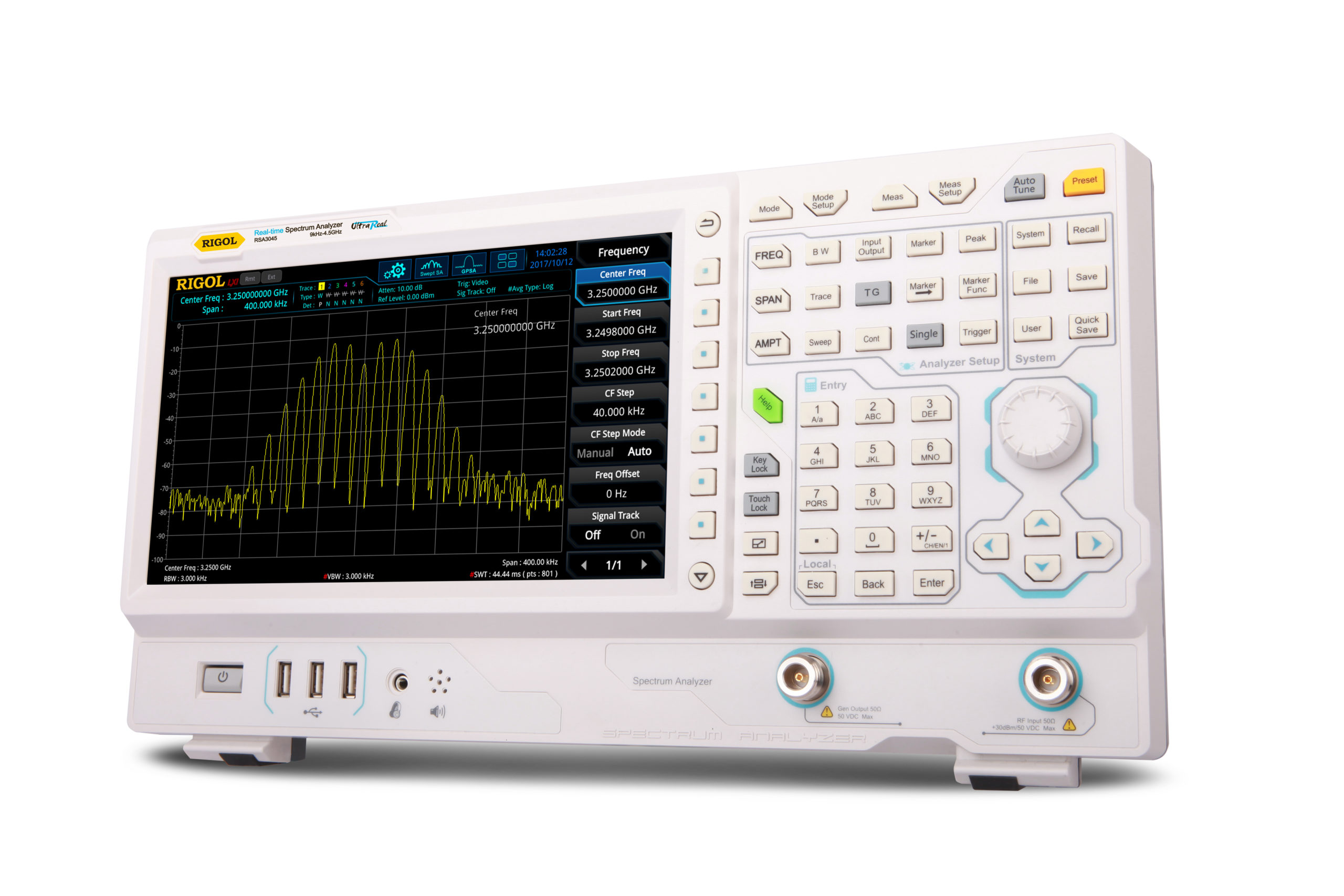

Rigol RSA3030-TG Reaaliaikainen spektrianalysaattori 3,0GHz (tracking generator)

RSA3000-sarjan ominaisuuksia:

Reaaliaikainen RSA3000-spektrianalysaattori, jossa on reaaliaikaiset analyysi- ja pyyhkäisyanalyysiominaisuudet, valinnainen EMI-mittaussovellusohjelmisto (EMI) ja erinomainen suorituskyky. Sen taajuusalue on 9 kHz – 3,2 GHz, ja se on saatavana myös Tracking generator (TG) -mallilla, jota voidaan käyttää laajasti yritysten T&K:ssa, tehdastuotannossa, koulutuksessa ja opetuksessa.

Rigol RSA3000-sarjan reaaliaikaiset spektrianalysaattorit yhdistävät korkean suorituskyvyn ja tavanomaisen spektrianalysaattorin tehon, joka on verraton tässä tuoteryhmässä. Kaikki RSA3000-sarjan analysaattorit tarjoavat vähimmäistarkkuuskaistanleveyden (RBW) niinkin alas kuin 1 Hz, kohinataso on jopa -161 dBm / Hz ja täysi pyyhkäisy nopeudella 1 ms. Lisäksi analysaattoreissa on jopa 40 MHz:n reaaliaikainen kaistanleveys (optio), 7 rikasta visualisointitapaa ja tehokas liipaisuvalmius. Pienin pulssiaika, joka voidaan havaita (POI), on 7,45 μs (optio). Rigol RSA3000-sarja on täydellinen analyysipaketti insinööreille, jotka kehittävät ja integroivat nykypäivän langattomia tekniikoita hyödyntäen monimutkaisia ja dynaamisia modulaatiojärjestelmiä.

Tällä POI: lla ja nopeudella on nyt mahdollista mitata Bluetooth-signaali.

RSA3000-sarjan spektrianalysaattoria voit käyttää eri tavoilla, kuten etupaneelin näppäimillä, kosketusnäytöllä, hiirellä ja
näppäimistöllä. Saatavilla on myös etäviestintäliitännät.

Keskeiset ominaisuudet:

• Ultra-Real-tekniikka
• Taajuus: jopa 4,5 GHz
• Näytetty keskimääräinen kohinataso (DANL): <-161 dBm (tyypillinen)
• Vaihekohina: <-102 dBc/Hz (tyypillinen)
• Tason mittauksen epävarmuus: <1,0 dB
• 4,5 GHz:n seurantageneraattori (TG)
• Min. RBW 1 Hz
• EMC-suodatin ja quasi-peak detector kit (valinnainen)
• Erilaisia ​​mittaustoimintoja
• Useita mittaustiloja
• Jopa 40 MHz reaaliaikainen analyysikaistanleveys
• Useita liipaisutiloja ja liipaisumaskeja
• Tiheys, spektrogrammi ja muut näyttötilat
• PC-ohjelmistovaihtoehdot
• 10,1 tuuman kapasitiivinen monikosketusnäyttö
• USB, LAN, HDMI ja muut viestintä- ja näyttöliitännät

Spektrianalysaattorilla 3 vuoden takuu.

Sisäänrakennettu vektoripiirianalyysitila

VNA-tilassa voit tehdä S11-, S21- ja DTF-mittauksia komponenteille ja piiriverkoille. Testattavien komponenttien verkko-ominaisuudet voidaan osoittaa tarkasti Smith-kaaviossa, napakaaviossa ja muissa muodoissa. (*VAIN N-malli)

Johtavuus/säteily-esiyhteensopivuus sisäänrakennetun EMI-testiohjelmiston kanssa

RSA3000:n sisäänrakennettu EMI-esiyhteensopivuusohjelmisto yhdistettynä CISPR-yhteensopiviin suodattimiin esitestaa tuotteen johtavuuden ja säteilyn tunnistaakseen sen johtavuus/säteilyhäiriölähteen.

Signaalin liipaisu ja valvonta FMT-tilan kautta

FMT-taajuusmaskiliipaisin (FMT frequency mask trigger ) on ainutlaatuinen liipaisutila reaaliaikaisille spektrianalysaattoreille. Voit nopeasti rakentaa mallin ja paikantaa ja liipaista tarkasti mallin sääntöjä vastaavat signaalit havaitaksesi satunnaisia ​​poikkeamia valvotulla alueella.

Resoluutiokaistanleveys (RBW) jopa vain 1 Hz

Samankaltaisten taajuuksien signaalien selvittäminen on kriittistä monien RF-laitteiden ja -järjestelmien kannalta. RSA3000:n RBW-resoluutiokaistanleveys vain 1 Hz:n pyyhkäisykaistanleveydellä mahdollistaa viereisten signaalien yksityiskohtien tarkastelun.

DANL jopa vain -161 Dbm valinnaisella esivahvistimella

Tarkastele matalatehoisia signaaleja (harmoniset, häiriölähteet) ja helpota vianmääritystä pyyhkäisy- ja reaaliaikatilassa.

Useita liitäntöjä instrumenttien liitettävyyden parantamiseksi

Laite voidaan liittää suurempaan näyttöön/monitoriin HDMI-liitännän kautta parempien näyttötehosteiden saamiseksi. Web Control -toiminnon avulla voit ohjata laitetta suoraan käyttämällä laitteen IP-osoitetta, mikä parantaa kauko-ohjauskokemusta.

Täydelliset toiminnot monikosketusnäytöllä

RSA3000:ssa on 10,1 tuuman kapasitiivinen monikosketusnäyttö, joka tukee erilaisia ​​eleitä, kuten aaltomuotojen vetämistä, laajentamista ja zoomausta, ja tarjoaa yksilöllisen, interaktiivisen kokemuksen.

RSA3000-sarjan mallit:
