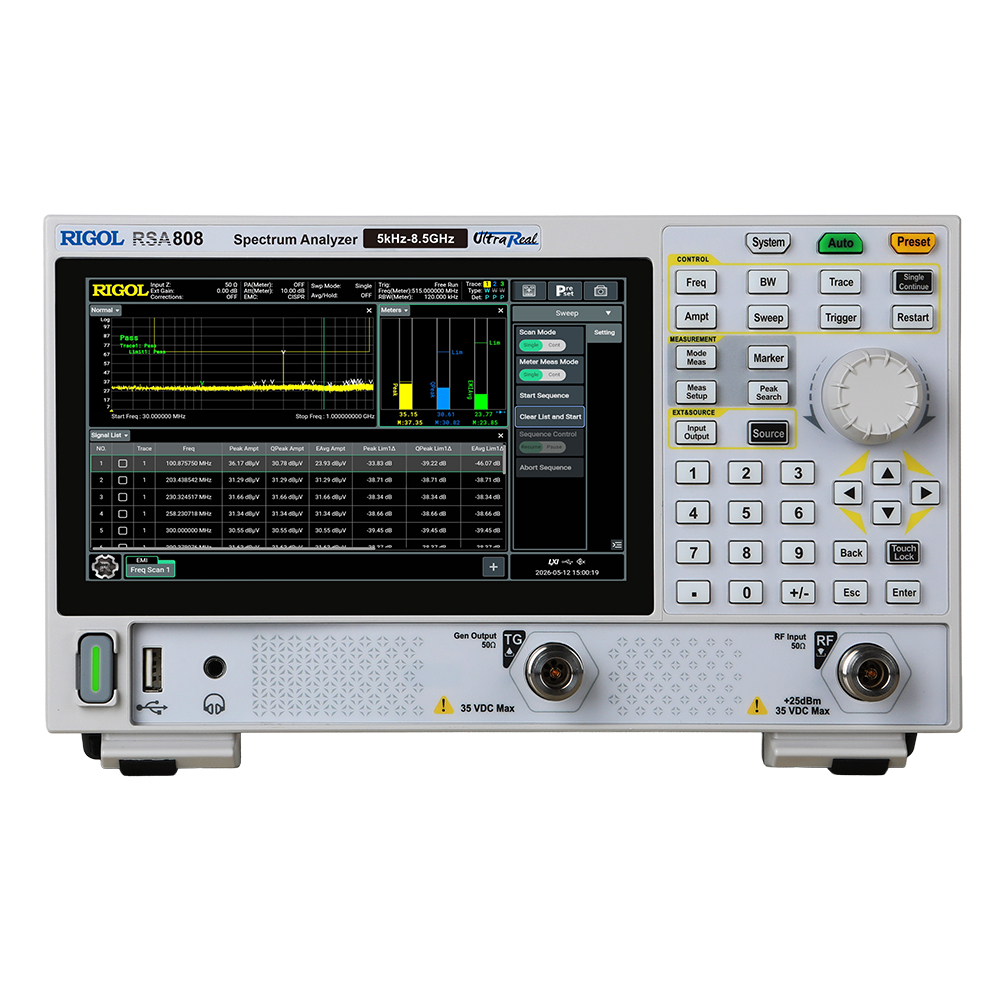

Rigol RSA808 Reaaliaikainen spektrianalysaattori 5 kHz ~ 8,5 GHz

• Max. taajuusalue: 5 kHz ~ 8,5 GHz
• Vaihekohina: -112dBc/Hz@10KHz
• DANL (Displayed Average Noise Level): -168dBm (tyyp.)
• Max. reaaliaikainen kaistanleveys: 40 MHz
• Max. analyysikaistanleveys: 40 MHz
• Tracking source (TG, seurantageneraattori): on
• Seurantageneraattorin lähtöteho: – 40dBm to +0dBm
• Amplitudialue: DANL:stä +20 dBm:iin asti
• RBW: 1 Hz – 10 MHz
• VBW: 1 Hz – 10 MHz
• Mittausvaihtoehdot: GPSA, RTSA, VSA (optio), EMI (optio), ADM (optio), PNOISE (optio)
• Liitäntöjä: LAN, USB, HDMI
• Muisti:
  • sisäinen muisti: 32 GB
  • ulkoinen muisti: USB-tallennuslaite (ei sisälly toimitukseen)
• Mitat: 265.35 mm (leveys) × 161.75 mm (korkeus) × 77.38 mm (syvyys)
• Paino: 1,9 kg
• Näyttö: 7 tuuman (1024×600) HD-kosketusnäyttö
• Käyttölämpötila-alue: 0°C – 40°C
• Tuotepakkaukseen kuuluu laitteen lisäksi:
  • virtasovitin, paikallisten standardien mukainen

RSA808:n takuuaika on 3 vuotta.

RSA800-sarjan ominaisuuksia:

RSA800-sarjan spektrianalysaattori on RIGOLin lanseeraama reaaliaikainen spektrianalysaattori. Siinä on erinomainen testidynamiikka-alue, vaihekohina, amplituditarkkuus ja testinopeus, ja se tukee erilaisia toimintoja, kuten spektrianalyysiä, reaaliaikaista spektrianalyysiä, vektorisignaalianalyysiä ja vaihekohina-analyysiä, täyttäen monipuoliset signaalitestaus- ja analyysivaatimukset.

RSA800-sarjan tuotteet tarjoavat vankat järjestelmän laajennusmahdollisuudet, jotka mahdollistavat testijärjestelmän integroinnin ja toissijaisen kehityksen erilaisten digitaalisten ja analogisten lähtöliitäntöjen kautta. Kompaktin ja kannettavan kokonsa ansiosta laite sopii laboratorio-, koulutus- ja kenttätestausympäristöihin, ja se mahdollistaa myös varavirtalähteen käytön mobiilitestaussovelluksissa.

Vakaan suorituskykynsä ja joustavien sovellustensa ansiosta RSA800-sarjaa voidaan käyttää laajasti tutkimus- ja kehitystyössä, tuotannossa ja kunnossapidossa, esimerkiksi langattomassa viestinnässä, autoelektroniikassa ja esineiden internetissä (IoT).

• Kuusi toimintatilaa: GPSA, RTSA, VSA, EMI, ADM ja PNOISE

• Taajuusalue: 5 kHz – 14 GHz

• Erinomainen DANL (näytetty keskimääräinen kohinataso)

• Hyvä vaihekohinan suorituskyky

• Tarkka amplitudimittausvirhe

• Useita analyysikaistanleveysvaihtoehtoja

• Erinomainen SFDR

• Tehokas reaaliaikainen spektrianalyysitoiminto

• Erilaisten mittausarvojen näyttö monipaneelisessa ikkunamuodossa

• Sisäänrakennettu seurantageneraattorin lähtö

• Ulkonäkö ja mitat: 265,35 mm (L) × 161,75 mm (K) × 77,38 mm (S)

• Liitännät: USB, LAN ja HDMI

• Virtalähde: Type-C-sovitin; tukee varavirtalähdettä

• Tukee SCPI-standardikäskykokonaisuuksia

RSA800-sarjan mallit:

Kevyt, mutta tehokas

Kaikki sarjan mallit painavat vain 1,9 kg. Sujauta laite vain RIGOLin kannettavaan kantolaukkuun, ja olet valmis ottamaan mittauksesi liikkeellä ollessasi.

Standardi USB-C-virtalähde

Laite tukee yleisimpiä USB-PD-protokollia (C-tyypin portti). Ota vain varavirtalähde mukaan, niin olet valmis etätyömatkoille ja kenttätestaukseen.

Erinomainen RF-suorituskyky, rakennettu vaativiin haasteisiin

Taajuusalue: 5 kHz – 4,5/8,5/14 GHz.
Vaihekohina: -112 dBc/Hz @ 1 GHz, 10 kHz:n offset (tyypillinen).

Reaaliaikainen viritys, saumaton signaalin sieppaus

• 40 MHz:n reaaliaikainen spektri: mahdollistaa signaalin sieppauksen monimutkaisissa ympäristöissä ja käsittelee vaivattomasti esim. useita signaaleja ja ohimeneviä häiriöitä

• 40 MHz:n vektoridemodulaatiokaistanleveys: toteuttaa helposti erilaisten laajakaistaviestintäsignaalien perusteellisen analyysin ja suorituskyvyn arvioinnin

Ensiluokkaiset ominaisuudet, nyt vakiona

Jätä hyvästit tylsille lisävalinnoille – kaikki ydinominaisuudet toimitetaan täydellä teholla heti pakkauksesta otettaessa. RSA800-sarja sisältää vakiona sisäänrakennetun PA-päätevahvistimen ja 40 MHz:n reaaliaikaisen kaistanleveyden. Sisäänrakennettu TG (seurantageneraattori) voi toimia saumattomasti myös itsenäisenä SG:nä (signaaligeneraattorina).

Kattavat mittaussovellukset

RSA800 integroi laajan valikoiman keskeisiä mittaussovelluksia ja tarjoaa joustavan laajennuksen ohjelmistovaihtoehtojen avulla, täyttäen monipuoliset testausvaatimukset jokaisessa vaiheessa.

Vakiomalliset USB-/LAN-/HDMI-liitännät

Laitteistossa on USB- ja LAN-liitännät etäyhteyttä varten, ja se tukee täysin vakiomallista SCPI-komentosarjaa. HDMI-liitäntä mahdollistaa yhteyden ulkoiseen näyttöön selkeämmän ja yksityiskohtaisemman visuaalisen kokemuksen saamiseksi.

WebControl – selainpohjainen laitteen ohjaus

Ei vaadi tietokoneohjelmiston asentamista. Käytä laitetta sen verkon IP-osoitteen kautta suorittaaksesi verkkopohjaista ohjausta tai komentojen virheenkorjausta mistä tahansa selaimesta.



Manuaalit ja esitteet:

RSA800 Datasheet

Optiot ja oheistuotteet:

RSA800-sarjan optiot.

RSA800-sarjan muut oheistuotteet.

Katso myös Rigolin RF-kaapelit.
